DN staat voor Diameter Nominal
DN maat: wat betekent het en hoe zit het met inch en mm?

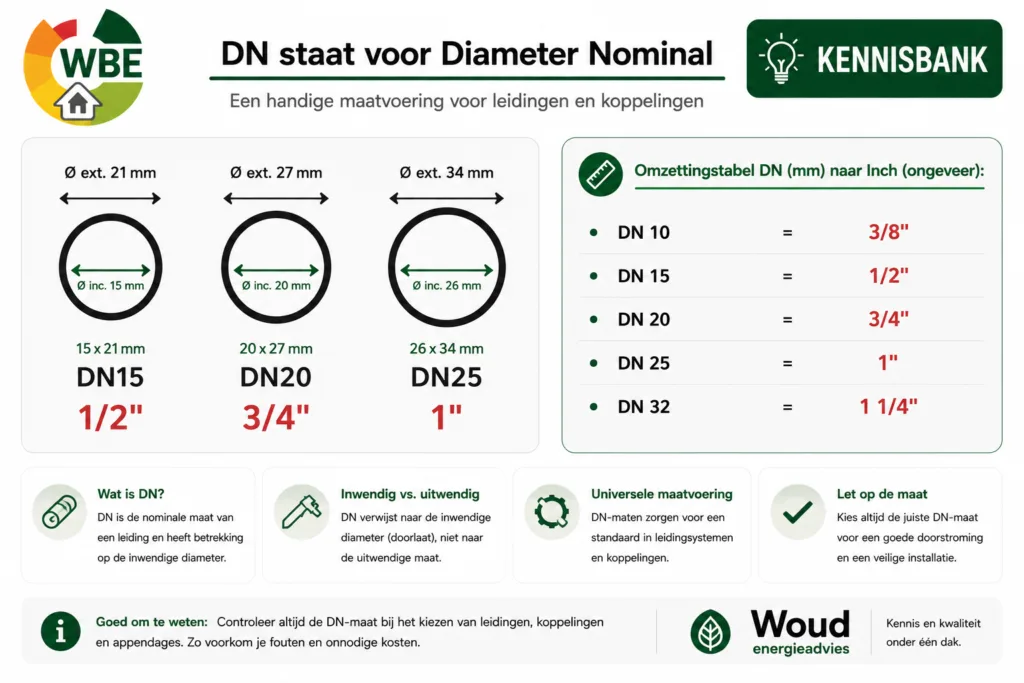

DN staat voor Diameter Nominal (nominale diameter). Het is een gestandaardiseerde maatvoering die in de installatietechniek wordt gebruikt voor onder andere leidingen, koppelingen, afsluiters en flenzen.
Het belangrijkste om te onthouden: een DN-maat is geen exacte diameter in millimeters. Dat verklaart ook waarom een DN-maat, een inchmaat en wat je met een schuifmaat meet niet altijd hetzelfde lijken te zijn.
Wat betekent een DN-maat?
DN geeft de nominale maatklasse van een leiding of aansluiting aan. Zie DN daarom niet als een diameter die je rechtstreeks met een schuifmaat kunt controleren.
Een leiding met de aanduiding DN25 hoeft dus geen binnen- of buitendiameter van exact 25 mm te hebben. De werkelijke afmetingen hangen onder andere af van het type leiding, de wanddikte en de gebruikte leidingstandaard.
Daarnaast worden veel aansluitingen in
inchmaten
aangeduid. DN en inch kom je daardoor vaak naast elkaar tegen, maar het zijn geen twee manieren om exact dezelfde diameter aan te geven.
Gangbare DN-, inch- en leidingmaten
Onderstaande tabel toont een aantal veelgebruikte standaard leidingmaten. De genoemde buitendiameter is de werkelijke buitendiameter van de leiding en niet van de schroefdraad.
| DN maat | Inch (NPS) | Buitendiameter leiding |
|---|---|---|
| DN 6 | 1/8″ | 10,2 mm |
| DN 8 | 1/4″ | 13,5 mm |
| DN 10 | 3/8″ | 17,2 mm |
| DN 15 | 1/2″ | 21,3 mm |
| DN 20 | 3/4″ | 26,9 mm |
| DN 25 | 1″ | 33,7 mm |
| DN 32 | 1 1/4″ | 42,4 mm |
| DN 40 | 1 1/2″ | 48,3 mm |
| DN 50 | 2″ | 60,3 mm |
Gangbare maten en combinaties ribbelbuis
Bij RVS ribbelbuis moet de koppeling passen bij de DN-maat van de ribbelbuis én bij de schroefdraad van het aansluitpunt.
De onderstaande tabel toont daarom gangbare combinaties voor RVS ribbelbuis. De inchmaat is de bijpassende schroefdraadaansluiting en geen directe omrekening van de DN-maat.

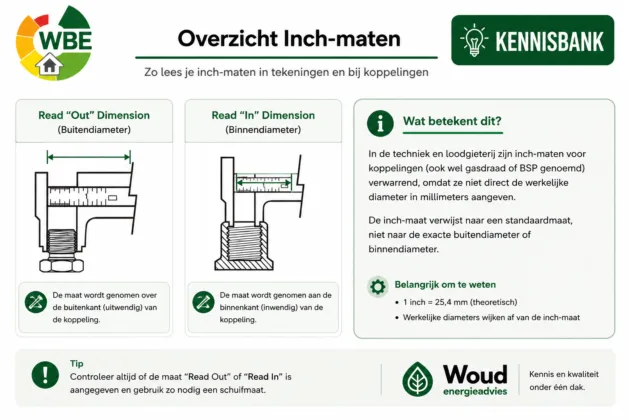

Waarom meet 1″ geen 25,4 mm?
Hier ontstaat in de praktijk veel verwarring. Reken je 1″ letterlijk om, dan kom je uit op 25,4 mm. Meet je vervolgens een 1″ BSP-buitendraad met een schuifmaat, dan zie je ongeveer 33,2 mm.
Dat is geen meetfout en ook niet de verkeerde koppeling. De inchmaat van leidingdraad is een nominale aanduiding en niet de werkelijke buitendiameter van de draad.
Kijk daarom bij het bepalen van een maat altijd eerst wat je precies aan het meten bent: de leiding zelf, een buitendraad, een binnendraad of de DN-maat van het systeem.
Kort onthouden
- DN is een nominale maat – DN20 betekent dus niet automatisch dat je 20 mm meet.
- DN en inch zijn niet hetzelfde – bij bijvoorbeeld RVS ribbelbuis worden ze als passende combinatie gebruikt.
- Een inchmaat is niet de gemeten buitendiameter – een 1″ BSP-buitendraad meet bijvoorbeeld ongeveer 33,2 mm.
Veelgestelde vragen over DN-maten
De meest voorkomende vragen over DN, inchmaten en het bepalen van de juiste leiding- of aansluitmaat.
Verder met leiding- en aansluitmaten
Nu je weet wat DN betekent, kun je verder met de maat van de aansluiting, het type koppeling of de juiste RVS ribbelbuis.
Overzicht inchmaten en koppelingen
Handig wanneer je een aansluiting hebt opgemeten en wilt weten welke inchmaat daarbij hoort.
Wat is een vlakdichtende koppeling?
Lees hoe een vlakdichtende koppeling afdicht en waarom dit type verbinding veel bij RVS ribbelbuis wordt gebruikt.
RVS ribbelbuis installeren
Van inkorten en voorbereiden tot het maken van een goede aansluiting: bekijk onze praktische handleiding.
RVS ribbelbuis per DN-maat
Bekijk RVS ribbelbuis in DN16, DN20 en DN25 voor onder andere CV-, solar- en warmtepompsystemen.
Toch niet zeker van de maat?
Dat snappen we. Zeker bij bestaande installaties kunnen DN, inch en een gemeten diameter behoorlijk door elkaar gaan lopen.
Stuur ons bij twijfel een duidelijke foto van de aansluiting en liefst ook een foto waarop je de diameter met een schuifmaat meet. Vertel er kort bij waar de aansluiting voor wordt gebruikt. Dan kijken we met je mee voordat je op goed geluk een koppeling bestelt.
