Wat is binnendraad en buitendraad? BI, BU, IS en US uitgelegd
Wat is binnendraad en buitendraad? BI, BU, IS en US uitgelegd
Bij fittingen, kranen, afsluiters en ander installatiemateriaal kom je
verschillende benamingen voor schroefdraad tegen. Op het ene product staat
bijvoorbeeld binnendraad (BI) of buitendraad (BU),
terwijl een andere fabrikant spreekt over inwendige schroefdraad (IS)
of uitwendige schroefdraad (US).
Dat lijkt ingewikkelder dan het is. BI en IS worden gebruikt voor binnendraad,
terwijl BU en US worden gebruikt voor buitendraad.

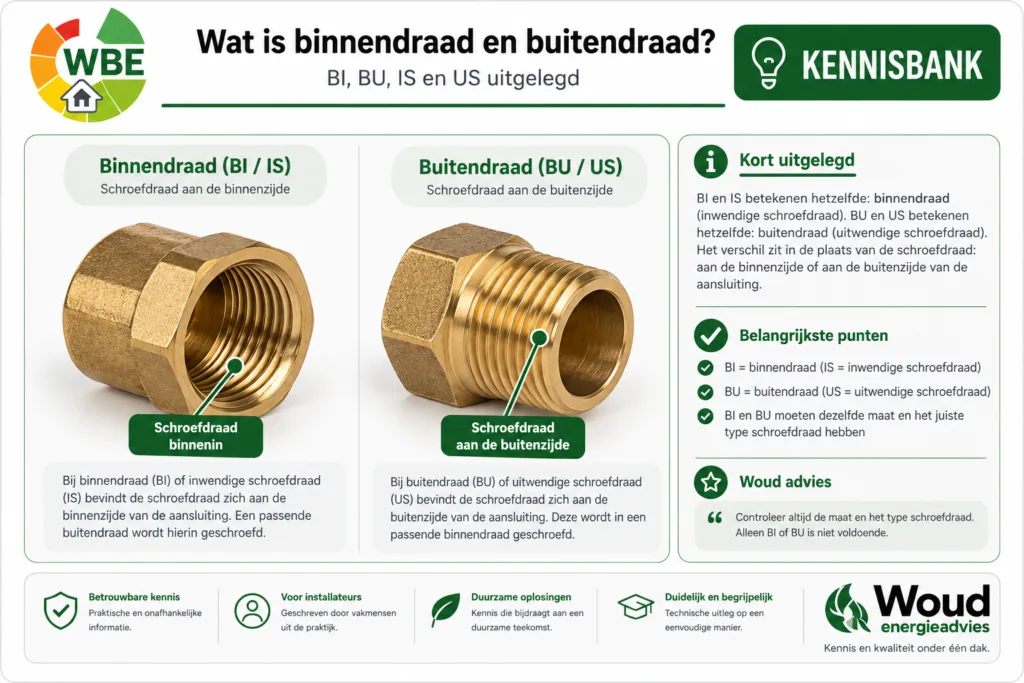

BI, BU, IS en US in één overzicht
Binnendraad
BI = binnendraad
IS = inwendige schroefdraad
De schroefdraad bevindt zich aan de binnenzijde van de aansluiting.
Een passende buitendraad wordt hierin geschroefd.
Buitendraad
BU = buitendraad
US = uitwendige schroefdraad
De schroefdraad bevindt zich aan de buitenzijde van de aansluiting.
Deze wordt in een passende binnendraad geschroefd.
Wat is binnendraad (BI / IS)?
Bij binnendraad bevindt de schroefdraad zich aan de binnenzijde
van de aansluiting. Een aansluiting met passende buitendraad wordt
hierin geschroefd.
Een fitting met ½” binnendraad heeft de schroefdraad dus
aan de binnenkant van de aansluiting. Hiervoor kun je zowel de aanduiding
BI als IS tegenkomen.
Wat is buitendraad (BU / US)?
Bij buitendraad bevindt de schroefdraad zich aan de buitenzijde
van de aansluiting. Deze aansluiting wordt in een passende
binnendraad geschroefd.
Een fitting met ¾” buitendraad heeft de schroefdraad dus
rondom de buitenzijde van de aansluiting. Hiervoor worden onder andere de
aanduidingen BU en US gebruikt.
Past binnendraad altijd op buitendraad?
Een aansluiting met buitendraad wordt normaal gesproken gekoppeld aan een
aansluiting met binnendraad. Alleen controleren of de ene aansluiting BI
en de andere BU is, is echter niet voldoende.
Ook de draadmaat en het type schroefdraad moeten bij elkaar
passen. Een aansluiting van ½” past bijvoorbeeld niet op een aansluiting
van ¾”.
Let op bij inchmaten
Een aanduiding zoals ½”, ¾” of 1″ is een schroefdraadmaat.
De werkelijke buitendiameter van de schroefdraad is daarom niet simpelweg
½”, ¾” of 1″.
Wat betekent bijvoorbeeld 22 mm × ¾” BU?
Bij installatiemateriaal worden verschillende soorten aansluitingen regelmatig
in één maatvoering gecombineerd.
Bij een fitting met de aanduiding 22 mm × ¾” BU staat
22 mm voor de aansluiting voor de buis en
¾” BU voor de aansluiting met ¾” buitendraad.
Moet schroefdraad altijd worden afgedicht?
Nee. Dat hangt af van het type verbinding en de manier waarop deze is
ontworpen.
Bij sommige schroefdraadverbindingen vindt de afdichting plaats bij of op
de schroefdraad. Hiervoor moet een geschikt afdichtingsmiddel voor de
betreffende toepassing worden gebruikt.
Bij een vlakdichtende koppeling is dat anders. Daar zorgt
de schroefdraad voornamelijk voor het aantrekken van de verbinding en vindt
de daadwerkelijke afdichting plaats met een vlakke pakking.
Woud advies
Kijk bij het kiezen van een fitting niet alleen naar
binnendraad of buitendraad. Controleer ook de maat,
het type schroefdraad en de manier waarop de verbinding wordt afgedicht.
Zie je bijvoorbeeld BI, BU, IS of US bij een product?
Dan weet je in ieder geval direct aan welke zijde van de aansluiting
de schroefdraad zich bevindt.
