Overzicht Inch-maten Koppelingen
Overzicht inch maten koppelingen

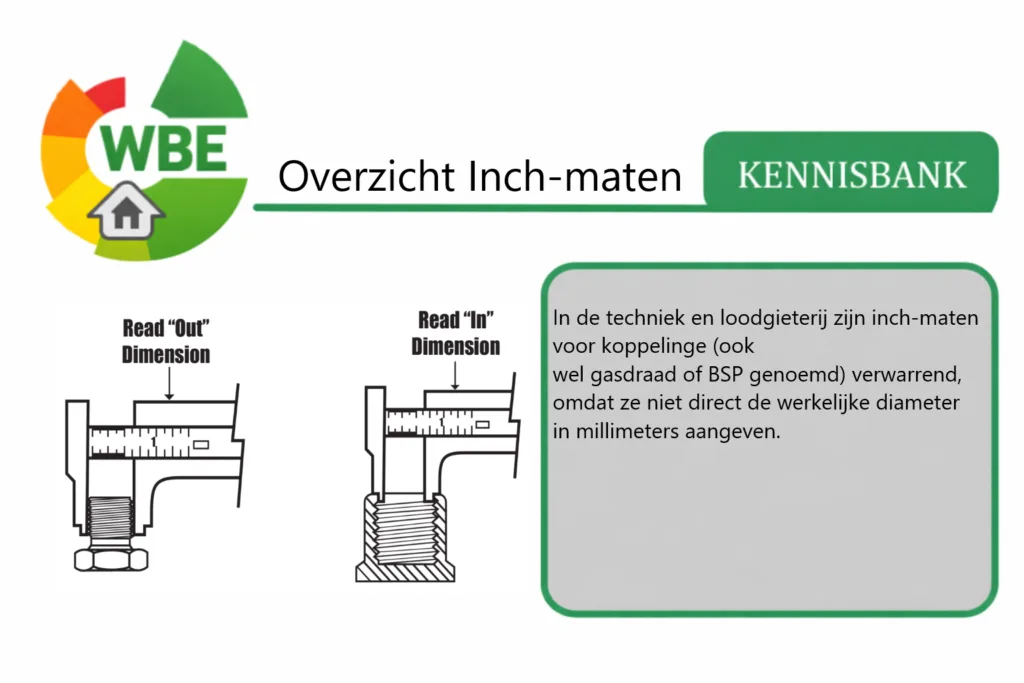

In de techniek en loodgieterij zijn inch-maten voor koppelingen, ook wel gasdraad of BSP genoemd, soms verwarrend. Ze geven namelijk niet direct de werkelijke diameter in millimeters aan.
Het symbool 1″ staat voor 1 inch, een lengtemaat die in Nederland ook wel een duim wordt genoemd. Hieronder vind je de meest voorkomende maten voor koppelingen en hun werkelijke afmetingen in millimeters.

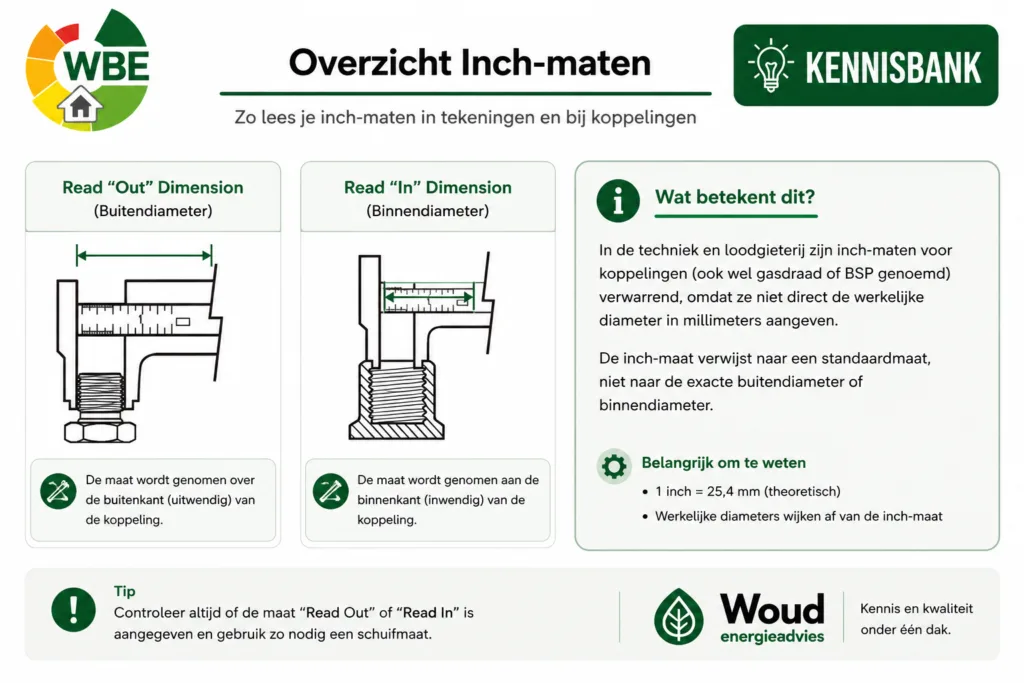

Meest voorkomende inch maten
| Inch maat | Buitendiameter | Inwendige diameter | Veelvoorkomende toepassing |
|---|---|---|---|
| 1/8″ | ± 9,7 mm | ± 8,6 mm | Kleine machines, luchtventielen |
| 1/4″ | ± 13,2 mm | ± 11,4 mm | Perslucht, manometers |
| 3/8″ | ± 16,7 mm | ± 15,0 mm | Toiletaansluiting, kleine kranen |
| 1/2″ | ± 21,0 mm | ± 18,6 mm | Standaard waterkraan, douchekraan |
| 3/4″ | ± 26,4 mm | ± 24,1 mm | Wasmachine, tuinslang |
| 1″ | ± 33,3 mm | ± 30,3 mm | Hoofdleiding, waterpompen |
| 1 1/4″ | ± 41,9 mm | ± 39,0 mm | Afvoerwastafel, CV-installaties |
| 1 1/2″ | ± 47,8 mm | ± 44,9 mm | Grote pompen, zwembadaansluitingen |
| 2″ | ± 59,6 mm | ± 56,7 mm | Zware industrie, brandkraan |
Belangrijke tips bij het meten
- Meten is weten: gebruik een schuifmaat op de schroefdraad. Als je ongeveer 21 mm meet op de buitenkant van de draad, heb je een 1/2 inch koppeling nodig.
- Knelkoppelingen: let op het verschil tussen de draadmaat (inch) en de buisdiameter (mm). Voor een koperbuis van 15 mm gebruik je vaak een koppeling met een 1/2″ draadmaat.

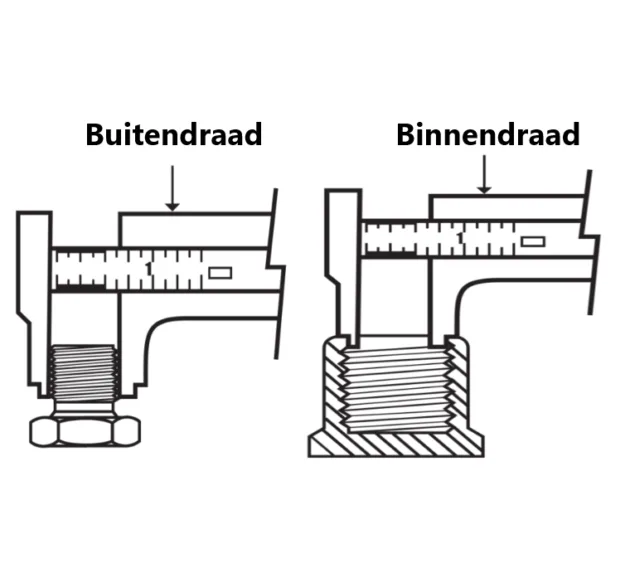

- Binnen vs. buiten: bij binnendraad meet je de binnenkant van de ring; bij buitendraad meet je de uiterste punten van de schroefdraad.
