Veiligheidsventiel, inlaatcombinatie en veiligheidsgroep: wat is het verschil?
Veiligheidsventiel, inlaatcombinatie en veiligheidsgroep: wat is het verschil?

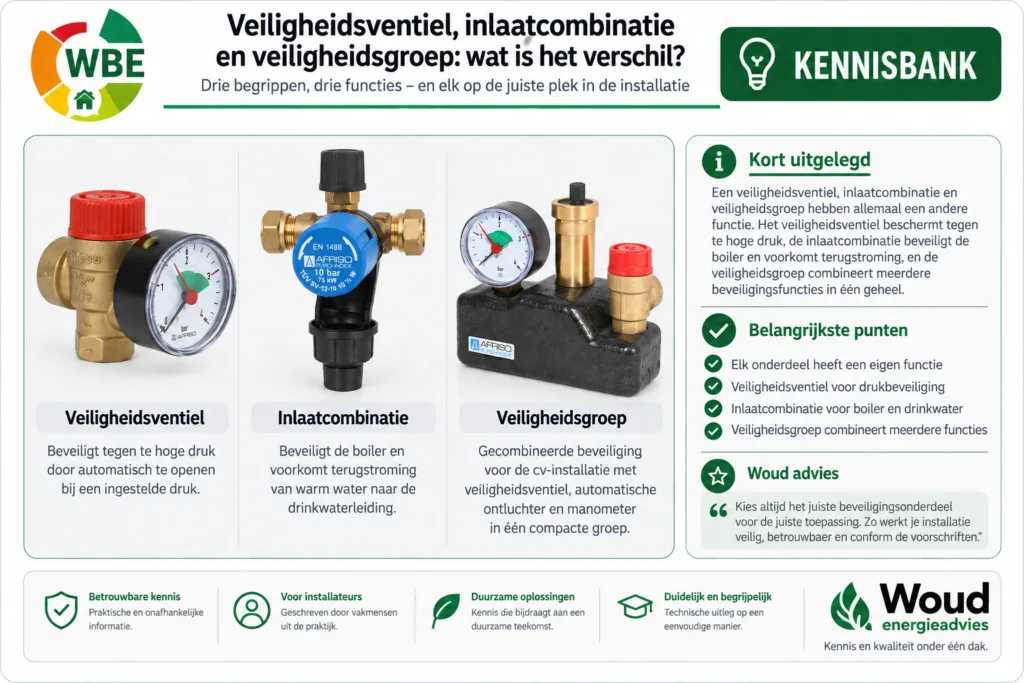

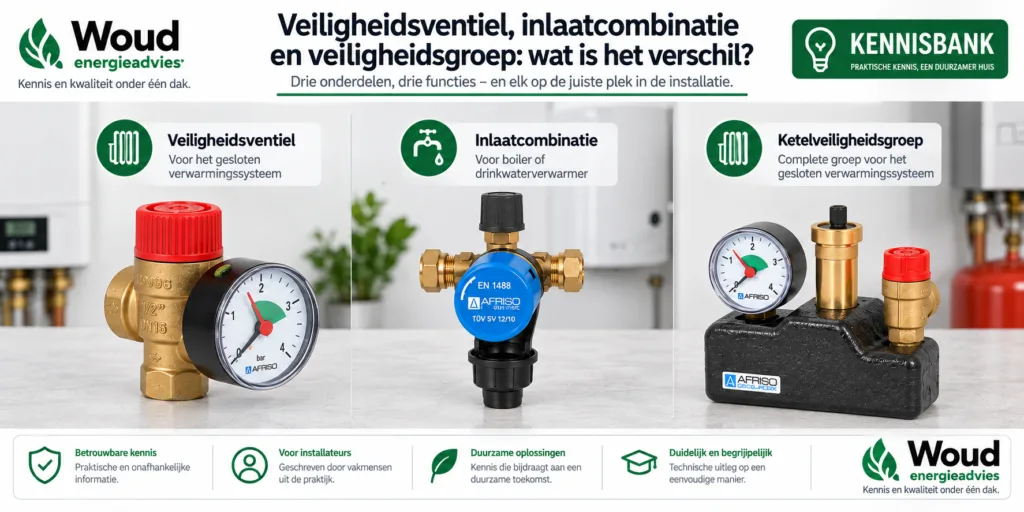

Een veiligheidsventiel, inlaatcombinatie en
veiligheidsgroep hebben allemaal een beveiligende functie, maar worden niet voor hetzelfde doel gebruikt.
Het belangrijkste verschil zit in de toepassing en de functies die in het onderdeel zijn gecombineerd.
Een veiligheidsventiel beveiligt tegen te hoge druk, een inlaatcombinatie wordt toegepast bij een gesloten
drinkwaterverwarmer en een ketelveiligheidsgroep combineert meerdere functies voor een gesloten verwarmingssysteem.
Kort uitgelegd
Wat is een veiligheidsventiel?
Een veiligheidsventiel, ook wel overstortventiel of overdrukventiel genoemd,
beschermt een gesloten verwarmingssysteem tegen een te hoge druk.
Wanneer de ingestelde openingsdruk wordt bereikt, opent het ventiel zodat druk kan worden afgevoerd.
Hiermee wordt voorkomen dat de druk in het systeem ongewenst verder oploopt.
Een veiligheidsventiel heeft dus in de eerste plaats één duidelijke taak:
het systeem beschermen tegen overdruk.
Wat is een inlaatcombinatie?
Een inlaatcombinatie wordt toegepast aan de drinkwaterzijde van een gesloten
drinkwaterverwarmer, zoals een boiler of warmtepompboiler.
Anders dan een los veiligheidsventiel combineert een inlaatcombinatie meerdere functies in één onderdeel.
Daarmee wordt de boiler tegen overdruk beveiligd en wordt terugstroming richting de drinkwaterleiding voorkomen.
Welke functies en specificaties precies zijn gecombineerd, is afhankelijk van de gebruikte inlaatcombinatie.
Wat is een ketelveiligheidsgroep?
Een ketelveiligheidsgroep is een samengestelde groep voor een gesloten verwarmingssysteem.
Meerdere functies worden daarbij in één compacte eenheid gecombineerd.
De Afriso ketelveiligheidsgroep uit het Woud-assortiment combineert een
3 bar veiligheidsventiel, automatische ontluchter en manometer van 0–4 bar.
Daarmee kunnen drukbeveiliging, automatische ontluchting en controle van de systeemdruk vanuit één groep worden verzorgd.
Wat is nu precies het verschil?
| Onderdeel | Toepassing | Hoofdfunctie | Uitvoering |
|---|---|---|---|
| Veiligheidsventiel | Gesloten verwarmingssysteem | Beveiliging tegen overdruk | Afzonderlijke beveiliging |
| Inlaatcombinatie | Boiler / drinkwaterverwarmer | Overdrukbeveiliging en terugstroombeveiliging | Meerdere functies gecombineerd |
| Ketelveiligheidsgroep | Gesloten verwarmingssysteem | Beveiliging, ontluchting en drukcontrole | Meerdere componenten gecombineerd |
Is een veiligheidsventiel hetzelfde als een inlaatcombinatie?
Nee. Een veiligheidsventiel is een afzonderlijk onderdeel voor het begrenzen van de druk.
Een inlaatcombinatie is een samengesteld onderdeel waarin meerdere functies zijn gecombineerd.
Vooral bij boilers en andere gesloten drinkwaterverwarmers is dat onderscheid belangrijk:
daar gaat het niet alleen om overdruk, maar ook om de beveiliging van de drinkwaterinstallatie tegen terugstroming.
Waarom druppelt een inlaatcombinatie tijdens het opwarmen?
Water zet uit wanneer het wordt verwarmd. In een gesloten boiler kan het uitgezette water niet terugstromen
richting de drinkwaterleiding.
Hierdoor loopt de druk tijdens het opwarmen op en kan de veiligheidsklep van de inlaatcombinatie water lozen.
Een beperkte hoeveelheid water tijdens het opwarmen kan daarom onderdeel zijn van de normale werking.
Wanneer gebruik je welke beveiliging?
Hiervoor is drukbeveiliging nodig. Afhankelijk van de installatie kan dit met een afzonderlijk veiligheidsventiel
of als onderdeel van een complete ketelveiligheidsgroep.
Aan de drinkwaterzijde wordt een geschikte inlaatcombinatie toegepast die past bij de boiler en installatie.
Een ketelveiligheidsgroep combineert verschillende functies en maakt een compacte montage mogelijk.
