Vlakdichtende koppeling of metallisch afdichtende schroefverbinding? Verschillen uitgelegd
Vlakdichtende koppeling vs. metallisch afdichtende schroefverbinding
Voor het aansluiten van RVS ribbelbuis bestaan verschillende verbindingstechnieken. Sommige systemen gebruiken een afzonderlijke dichtingsring, terwijl andere uitvoeringen met metalen afdichtingsvlakken werken.
Maar wat is precies het verschil tussen een vlakdichtende koppeling en een metallisch afdichtende schroefverbinding?
En wat betekent dat voor de montage, het gereedschap en de voorbereiding van de ribbelbuis? We vergelijken de technieken aan de hand van praktische montagevoorbeelden.
De belangrijkste verschillen
Afdichting
Bij een verbinding met dichtingsring zorgt een afzonderlijk afdichtingselement voor de afdichting. Bij een metallisch afdichtende verbinding gebeurt dit via metalen afdichtingsvlakken.
Voorbereiding
Sommige systemen vragen om het vormen of voorbereiden van het buiseinde. Andere koppelingen kunnen rechtstreeks op een correct afgesneden ribbelbuis worden gemonteerd.
Gereedschap
Het benodigde gereedschap verschilt per systeem. Bij bepaalde snelkoppelingen volstaan een geschikte buissnijder en sleutels.
Montageprincipe
De manier waarop de ribbelbuis wordt vastgezet en de manier waarop de verbinding afdicht, zijn twee verschillende functies.

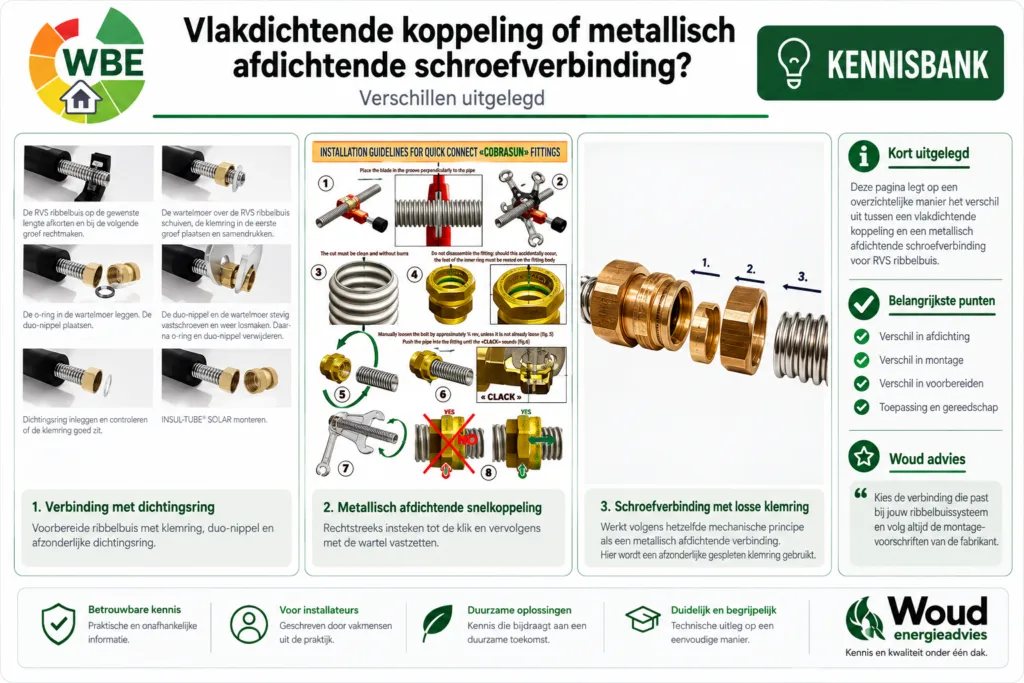

Twee montagetechnieken naast elkaar
De onderstaande originele montageafbeeldingen laten zien hoe verschillend een verbinding voor RVS ribbelbuis kan worden opgebouwd.
1. Verbinding met dichtingsring
Bij dit INSLUTUBE Solar-montagevoorbeeld wordt de ribbelbuis eerst voorbereid. Daarna wordt een afzonderlijke dichtingsring geplaatst.
Montage in het kort
- Ribbelbuis op lengte afsnijden.
- Wartelmoer over de ribbelbuis schuiven.
- Klemring in de eerste groef plaatsen.
- Buiseinde met de duo-nippel voorbereiden.
- Tijdelijke O-ring en duo-nippel verwijderen.
- Definitieve dichtingsring plaatsen en de verbinding monteren.
2. Metallisch afdichtende snelkoppeling
Bij de Tiemme Cobrasun Quick Connect wordt de ribbelbuis rechtstreeks in de fitting gestoken. Het systeem gebruikt een metallische afdichting.
Montage in het kort
- Ribbelbuis haaks in een ribbeldal afsnijden.
- Controleren of de snede schoon en braamvrij is.
- Wartel ongeveer een halve slag losdraaien.
- Ribbelbuis insteken tot de hoorbare klik.
- Wartel volgens de montage-instructie met sleutels vastdraaien.
Let op: de afbeeldingen tonen specifieke montagesystemen.
Volg voor iedere fitting de bijbehorende instructies van de fabrikant.
Wat zijn de verschillen?
| Kenmerk | Verbinding met dichtingsring | Tiemme Cobrasun |
|---|---|---|
| Afdichting | Afzonderlijke dichtingsring | Metallisch |
| Buis voorbereiden | Buiseinde vormen met duo-nippel | Haaks en braamvrij afsnijden |
| Klemring | Afzonderlijk geplaatst | Inwendig bevestigingsmechanisme |
| Montage | Meerdere voorbereidingsstappen | Insteken tot klik en vastdraaien |
| Gereedschap | Buissnijder en gereedschap voor voorbereiding en montage | Buissnijder en sleutels |
| Voorbeeld | INSLUTUBE Solar | Cobrasun Quick Connect 3001X |

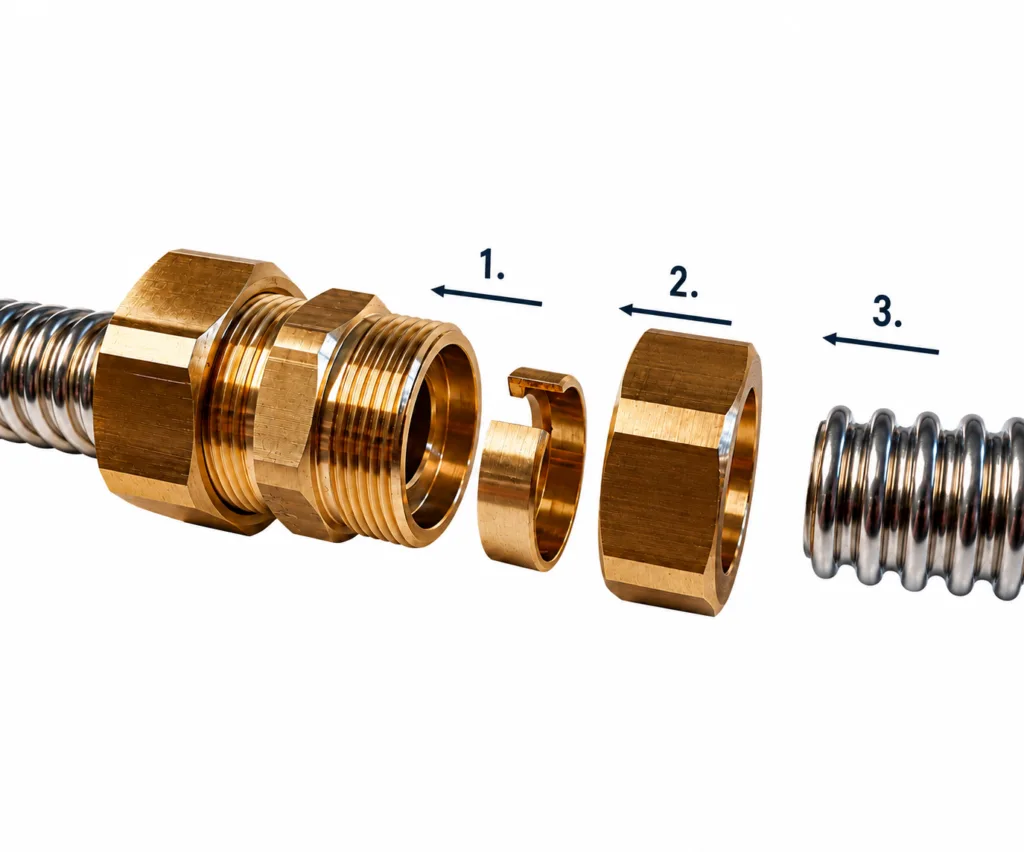

Schroefverbinding met losse klemring
Deze schroefverbinding werkt volgens hetzelfde mechanische basisprincipe als de Tiemme Cobrasun. De RVS ribbelbuis wordt in de koppeling gestoken en met een klemmechanisme vastgezet.
Wat is het verschil met Cobrasun?
Bij deze uitvoering wordt een afzonderlijke gespleten klemring gebruikt. Bij Tiemme Cobrasun is het bevestigingsmechanisme geïntegreerd in de fitting.
Beide systemen zetten de ribbelbuis mechanisch vast, maar de exacte montage en afdichtingsconstructie zijn afhankelijk van de fabrikant.
Welke ribbelbuiskoppeling heb je nodig?
Verbinding met dichtingsring
Kies een uitvoering met dichtingsring wanneer deze past bij het gebruikte ribbelbuissysteem en de voorgeschreven montagewijze. Controleer het type dichtingsring, de aansluitmaat en de toepassingsvoorwaarden.
Metallisch afdichtende verbinding
Een systeem zoals Tiemme Cobrasun is interessant wanneer een passende insteekverbinding gewenst is
zonder afzonderlijke dichtingsring of het vooraf vormen van een flens.
Controleer altijd of de fitting geschikt is voor de betreffende ribbelbuis, diameter, druk, temperatuur en toepassing. Niet alle koppelingen zijn onderling uitwisselbaar.
Praktijkvoorbeeld: RVS ribbelbuis aansluiten op een warmtepomp
Bij het aansluiten van een warmtepomp, buffervat of cv-installatie wordt regelmatig gebruikgemaakt van flexibele RVS ribbelbuis.
Hiermee kunnen leidingverbindingen worden gemaakt zonder iedere bocht met afzonderlijke fittingen op te bouwen.
Met een passende ribbelbuis schroefverbinding kan de DN25 RVS ribbelbuis worden aangesloten op een installatieonderdeel met de juiste schroefdraadaansluiting.
Bij een geschikte mechanische schroefverbinding hoeft het buiseinde niet eerst met flensgereedschap te worden gevormd.
Ribbelbuis schroefverbinding DN25 × 1″ buitendraad
Deze schroefverbinding maakt de overgang van DN25 RVS ribbelbuis naar 1″ buitendraad.
Een praktische oplossing voor het aansluiten van flexibele ribbelbuis op bijvoorbeeld een buffervat, afsluiter of warmtepompaansluiting met passende binnendraad.
Controleer altijd de aansluitmaat, geschiktheid van de fitting en de montagevoorschriften van de fabrikant.
Woud advies
Kijk bij het kiezen van een ribbelbuiskoppeling niet alleen naar de maat, maar vooral naar de
afdichtingsmethode en de voorgeschreven montage.
Een verbinding met een afzonderlijke dichtingsring vraagt om een andere voorbereiding dan een metallisch afdichtende insteekkoppeling. Gebruik daarom altijd de onderdelen en montage-instructies die bij het gekozen systeem horen.
Meer over RVS ribbelbuis
Lees verder over leidingmaten, ribbelbuis en de verschillende manieren van aansluiten.
Wat is een RVS ribbelbuis? →
Uitleg over de eigenschappen en toepassingen van flexibele RVS ribbelbuis.
Wat betekent DN? →
Meer over nominale diameters en leidingmaten.
RVS ribbelbuis installeren →
Praktische uitleg over het voorbereiden en monteren van RVS ribbelbuis.
Wat is een vlakdichtende koppeling? →
Lees hoe een vlakdichtende verbinding werkt en welke rol de afdichting speelt.
