RVS ribbelbuis installeren, inkorten en aansluiten
RVS ribbelbuis installeren, inkorten en aansluiten
Een RVS ribbelbuis is een flexibele leiding die veel wordt gebruikt voor het aansluiten van
warmtepompen, buffervaten, zonneboilers
en andere verwarmingsinstallaties. Door de buigzame uitvoering zijn vaak minder bochten en koppelingen nodig dan bij vast leidingwerk.
Voor een betrouwbare aansluiting moet de ribbelbuis recht worden ingekort en op de juiste manier worden voorzien van een wartelmoer, klemring en afdichting. Ook moeten alle onderdelen passen bij de gebruikte DN-maat en het betreffende ribbelbuissysteem.
In deze handleiding laten we stap voor stap zien hoe je een RVS ribbelbuis inkort, voorbereidt en aansluit. Daarnaast lees je welke leidingmaat je nodig hebt, welke koppelingen bij het systeem passen en hoe je veelgemaakte montagefouten voorkomt.
Voorgeïsoleerde RVS ribbelbuis is flexibel te verwerken en verkrijgbaar in verschillende leidingmaten.
Inhoud van deze handleiding
Praktijkadvies van Woud Energieadvies
Controleer eerst het gebruikte ribbelbuissysteem
Controleer vóór het inkorten welke wartelmoeren, klemringen, dichtingsringen en eventuele matrijzen je gaat gebruiken. Onderdelen van verschillende ribbelbuissystemen kunnen sterk op elkaar lijken, maar zijn niet altijd onderling uitwisselbaar. Gebruik daarom onderdelen die bij hetzelfde systeem en dezelfde DN-maat horen.
Wat is een RVS ribbelbuis?
Een RVS ribbelbuis is een flexibele leiding van roestvast staal, meestal uitgevoerd in RVS 316L. De gegolfde structuur maakt het mogelijk om de leiding met de hand in ruime bochten te vormen, zonder dat voor iedere richtingsverandering een losse knie of bocht nodig is.
De leiding wordt vooral toegepast in verwarmings-, koel- en zonneboilersystemen. RVS ribbelbuis is sterk, corrosiebestendig en praktisch op plaatsen waar vast leidingwerk lastig uit te lijnen is.
Meer informatie:
Voordelen van een RVS ribbelbuis
De combinatie van roestvast staal en een flexibele vorm maakt RVS ribbelbuis geschikt voor uiteenlopende installaties. De leiding kan eenvoudig langs muren, door technische ruimtes en tussen verschillende installatieonderdelen worden aangebracht.
Doordat de leiding in ruime bochten kan worden gelegd, zijn vaak minder losse koppelingen nodig. Dat verkort de montagetijd en beperkt het aantal mogelijke lekkagepunten.
- Flexibel en eenvoudig langs de gewenste route te leggen.
- Minder knieën, bochten en tussenkoppelingen nodig.
- Bestand tegen hoge temperaturen en corrosie.
- Snel op lengte te maken en aan te sluiten.
- Geschikt voor krappe technische ruimtes.
- Leverbaar als enkele of dubbele voorgeïsoleerde leiding.
Overzicht van de eigenschappen, aansluitmaten en het drukverlies van RVS ribbelbuis in DN16, DN20 en DN25.
Waar wordt een RVS ribbelbuis gebruikt?
RVS ribbelbuizen worden toegepast op plaatsen waar een sterke maar flexibele leiding gewenst is. Ze zijn bijzonder geschikt voor installaties waarbij weinig ruimte beschikbaar is of waarbij vaste leidingen lastig uit te lijnen zijn.
Warmtepompen
Voor een flexibele aansluiting tussen de warmtepomp, het leidingwerk en eventueel een buffervat. De ribbelbuis helpt bovendien kleine trillingen en bewegingen niet rechtstreeks op het vaste leidingwerk over te brengen.
Zonneboilers
Voor het leidingtraject tussen zonnecollectoren, pompgroep en het boilervat. Hiervoor wordt vaak een hittebestendige voorgeïsoleerde dubbele ribbelbuis toegepast.
Buffervaten en boilers
Ideaal voor het aansluiten van buffervaten, boilers, warmtewisselaars en hydraulische verdelers wanneer een starre leiding lastig te monteren is.
CV- en koelinstallaties
Geschikt voor verwarmings- en koelsystemen waarbij een corrosiebestendige en flexibel te verwerken leiding gewenst is.
Welke maat heb je nodig: DN16, DN20 of DN25?
DN staat voor de nominale diameter. Een grotere DN‑maat betekent een grotere binnendiameter en een lagere stromingsweerstand.
Kies de leidingmaat op basis van volumestroom, leidinglengte en toegestaan drukverlies — niet alleen op basis van de schroefdraadmaat.
| Uitvoering | Binnendiameter | Buitendiameter | Gebruikelijke aansluiting |
|---|---|---|---|
| DN16 | 16 mm | 21,4 mm | 3/4 inch |
| DN20 | 20 mm | 26,4 mm | 1 inch |
| DN25 | 25 mm | 31,8 mm | 1 1/4 inch |
DN16
Voor kleine systemen, zonneboilers en korte trajecten.
DN20
Standaard voor warmtepompen, buffervaten en cv‑installaties.
DN25
Voor hogere volumestromen of langere leidingtrajecten.
Praktijkadvies
Een aansluiting van 1 inch betekent niet automatisch dat DN20 voldoende is. Kijk altijd naar volumestroom en drukverlies.
Welk gereedschap heb je nodig?
Voor het inkorten en aansluiten van een RVS ribbelbuis heb je geen uitgebreide werkplaats nodig. Wel bepaalt goed gereedschap voor een groot deel of de verbinding netjes wordt afgewerkt en betrouwbaar afdicht.
Ribbelbuissnijder
Voor het recht en gecontroleerd inkorten van de ribbelbuis zonder de ribbels te beschadigen.
Steeksleutels
Gebruik altijd twee passende sleutels zodat de koppeling niet kan meedraaien tijdens het vastzetten.
Slaghamer en matrijs
Bij sommige ribbelbuissystemen wordt een slaghamer met een passende matrijs gebruikt om het uiteinde van de leiding gecontroleerd te vormen.
Wartelmoer, klemring en dichtingsring
Controleer vóór de montage of alle onderdelen geschikt zijn voor dezelfde DN-maat en hetzelfde ribbelbuissysteem.
Een verkeerde matrijs of een beschadigde dichtingsring veroorzaakt later vaak lekkage. Controleer daarom alle onderdelen voordat je de ribbelbuis op maat maakt.
RVS ribbelbuis inkorten
Voordat een RVS ribbelbuis kan worden aangesloten, moet deze netjes op lengte worden gemaakt. Een rechte en onbeschadigde snede is belangrijk voor een betrouwbare afdichting.
Bepaal de lengte niet te krap. Houd rekening met ruime bochten, de positie van de koppelingen en voldoende werkruimte om de wartelmoeren later met twee sleutels vast te draaien.
1. Bepaal de juiste lengte
Leg de ribbelbuis in de gewenste route en controleer of de leiding zonder spanning op beide aansluitpunten uitkomt. Maak ruime bochten en voorkom knikken.
2. Verwijder een deel van de isolatie
Snijd de isolatie voorzichtig terug zodat voldoende RVS ribbelbuis vrijkomt voor de koppeling. Beschadig de leiding en een eventueel aanwezige sensorkabel niet.
3. Snijd de ribbelbuis recht af
Kort de ribbelbuis af in een groef en zorg dat de snede rondom zo recht mogelijk is. Een scheve snede kan ervoor zorgen dat de klemring en afdichting niet gelijkmatig aansluiten.
4. Controleer het uiteinde
Verwijder eventuele scherpe randjes en controleer of de eerste volledige ribbel rond en onbeschadigd is. Is het uiteinde ingedrukt of vervormd, kort de buis dan nog één ribbel verder in.
Praktijkadvies van Woud Energieadvies
Gebruik bij voorkeur een geschikte ribbelbuissnijder. Een gecontroleerde, koude snede voorkomt dat hitte, vonken of slijpsel de isolatie, sensorkabel of binnenzijde van de leiding beschadigen.
RVS ribbelbuis voorbereiden voor de aansluiting
Na het inkorten wordt het uiteinde voorbereid voor de koppeling. De exacte montagewijze kan per ribbelbuissysteem verschillen. Volg daarom altijd de handleiding van de gebruikte leiding en koppelingen.
Bij het systeem uit deze handleiding worden eerst de wartelmoer en klemring geplaatst. Daarna wordt met een tijdelijke O-ring en duo-nippel een vlak aansluitvlak gevormd. Vervolgens worden deze hulpmiddelen verwijderd en wordt de definitieve dichtingsring gemonteerd.
Montagevolgorde
- ✓Ribbelbuis recht op lengte maken.
- ✓Wartelmoer over de ribbelbuis schuiven.
- ✓Klemring in de eerste volledige groef plaatsen.
- ✓Tijdelijke O-ring en duo-nippel plaatsen.
- ✓Wartelmoer aantrekken en het vlakke aansluitvlak vormen.
- ✓O-ring en duo-nippel verwijderen.
- ✓Definitieve dichtingsring plaatsen en de aansluiting monteren.
RVS ribbelbuis aansluiten in 6 stappen
Na het inkorten kan de ribbelbuis opnieuw worden voorzien van een vlakdichtende aansluiting. Bij het onderstaande systeem wordt de laatste ribbel gevormd met behulp van een wartelmoer, klemring, tijdelijke O-ring en duo-nippel.
Werk rustig en controleer tijdens iedere stap of de onderdelen recht en volledig rondom op hun plaats zitten. Een scheef geplaatste klemring of beschadigde ribbel kan ervoor zorgen dat de verbinding niet goed afdicht.

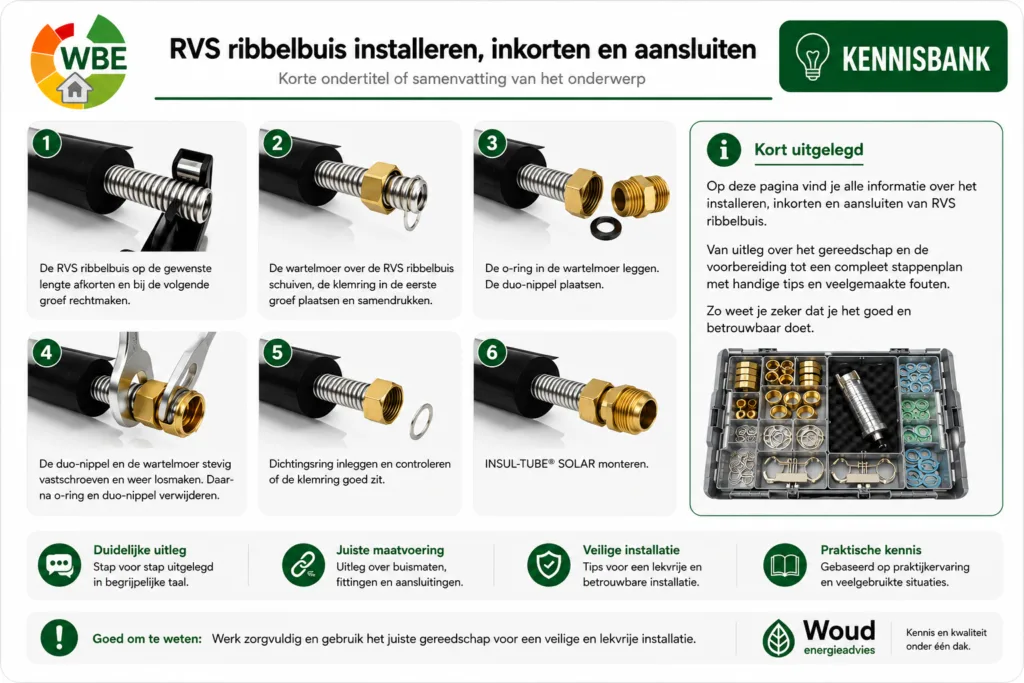

Stappenplan voor het inkorten en opnieuw aansluiten van een RVS ribbelbuis.
Montagestap 1
Ribbelbuis recht inkorten
Snijd de RVS ribbelbuis met geschikt gereedschap recht af in een groef. Controleer of de eerste volledige ribbel rond, schoon en onbeschadigd is. Een scheef of ingedrukt uiteinde moet opnieuw worden afgesneden.
Montagestap 2
Wartelmoer over de ribbelbuis schuiven
Schuif eerst de wartelmoer over het uiteinde van de ribbelbuis. Controleer of de schroefdraad naar het uiteinde van de buis is gericht. De wartelmoer moet worden geplaatst voordat de klemring wordt gemonteerd.
Montagestap 3
Klemring in de eerste groef plaatsen
Plaats de tweedelige klemring in de eerste volledige groef van de ribbelbuis. De ring moet rondom gelijkmatig in de groef liggen en mag niet gedeeltelijk op een ribbel rusten.
Schuif de wartelmoer daarna tegen de klemring aan en controleer of beide helften van de ring correct op elkaar aansluiten.
Praktijkadvies van Woud Energieadvies
Houd de klemring op zijn plaats terwijl je de wartelmoer naar voren schuift. Wanneer één helft uit de groef schiet, wordt de ribbel niet gelijkmatig gevormd en kan de aansluiting scheef komen te staan.
Montagestap 4
O-ring of vlakdichtende fitting plaatsen
Plaats, afhankelijk van het gebruikte ribbelbuissysteem, een tijdelijke O-ring of een vlakdichtende fitting tussen de ribbelbuis en de duo-nippel. Draai de duo-nippel vervolgens met de hand in de wartelmoer totdat alle onderdelen recht tegen elkaar liggen.
Bij systemen met een tijdelijke O-ring wordt deze na het vormen van de aansluiting verwijderd en wordt de definitieve dichtingsring geplaatst. Bij systemen met een vlakdichtende fitting blijft deze onderdeel van de uiteindelijke verbinding. Volg daarom altijd de montagevoorschriften van het gebruikte ribbelbuissysteem.
Montagestap 5
Wartelmoer aantrekken en aansluitrand vormen
Houd de duo-nippel met een passende sleutel vast en draai de wartelmoer stevig aan. Hierdoor wordt de eerste ribbel tegen de duo-nippel samengedrukt en ontstaat een vlak aansluitvlak.
Draai de verbinding daarna weer los. Verwijder de duo-nippel en de tijdelijke O-ring en controleer of het gevormde uiteinde rondom vlak en gelijkmatig is.
Praktijkadvies van Woud Energieadvies
De gevormde rand moet rondom vlak en gelijkmatig zijn en haaks op de lengterichting van de ribbelbuis staan. Monteer de verbinding niet wanneer de rand beschadigd, scheef of ongelijkmatig gevormd is.
Montagestap 6
Definitieve dichtingsring plaatsen
Plaats een nieuwe en onbeschadigde vlakke dichtingsring in de wartelmoer. Controleer of de ring vlak ligt en volledig binnen de aansluiting valt.
Monteer de ribbelbuis vervolgens op de definitieve aansluiting. Houd de aansluiting met één sleutel tegen en draai de wartelmoer met een tweede passende sleutel vast. Controleer de verbinding na het vullen altijd op lekkage.
Monteren met een slaghamer en matrijs
Wanneer je regelmatig RVS ribbelbuizen monteert, kan een slaghamer met een passende matrijs het werk eenvoudiger maken. Dit gereedschap wordt gebruikt om het uiteinde van de ribbelbuis gecontroleerd te vormen voor een vlakdichtende aansluiting.
Doordat de kracht gelijkmatig wordt verdeeld, ontstaat een nette en reproduceerbare aansluitrand. Dat is vooral praktisch wanneer meerdere leidingen achter elkaar worden gemonteerd.
Een slaghamer wordt samen met een passende matrijs gebruikt om het uiteinde van de RVS ribbelbuis gelijkmatig te vormen.
Wanneer gebruik je een slaghamer?
Niet ieder ribbelbuissysteem wordt op dezelfde manier gemonteerd. Bij sommige systemen wordt het vlakke uiteinde gevormd door de wartelmoer tegen een duo-nippel aan te draaien. Bij andere systemen wordt hiervoor een slaghamer met matrijs gebruikt.
Volg altijd de montagewijze die hoort bij de gebruikte ribbelbuis en koppelingen. Combineer geen verschillende montagemethoden of onderdelen wanneer niet zeker is dat deze bij hetzelfde systeem horen.
Praktijkadvies van Woud Energieadvies
Gebruik altijd een matrijs die exact past bij de DN-maat van de ribbelbuis. Een verkeerde matrijs kan de eerste ribbel vervormen, waardoor de dichtingsring later niet gelijkmatig aansluit.
Gereedschap voor RVS ribbelbuis
Voor een nette en betrouwbare montage is het belangrijk dat het gereedschap past bij de gebruikte ribbelbuis en DN-maat. Gebruik alleen matrijzen, klemringen en aansluitonderdelen die geschikt zijn voor hetzelfde ribbelbuissysteem.
Veelgemaakte montagefouten
De meeste lekkages ontstaan niet door de ribbelbuis zelf, maar door een onjuiste voorbereiding of montage van de aansluiting. Controleer daarom vooral de onderstaande punten.
Scheef of op een ribbel afsnijden
Snijd de ribbelbuis recht en midden in een groef af. Een scheve snede maakt het lastig om een vlakke en gelijkmatige aansluitrand te vormen.
De wartelmoer vergeten
Schuif de wartelmoer altijd over de ribbelbuis voordat de klemring wordt geplaatst of de aansluitrand wordt gevormd.
Onderdelen van verschillende systemen combineren
Wartelmoeren, klemringen, matrijzen en pakkingen kunnen op elkaar lijken, maar zijn niet altijd uitwisselbaar. Gebruik onderdelen van hetzelfde systeem en in dezelfde DN-maat.
Een beschadigde of gebruikte pakking monteren
Gebruik een schone, onbeschadigde en passende pakking. Plaats bij demontage bij voorkeur een nieuwe pakking.
De verbinding te strak aandraaien
Te hard aandraaien kan de pakking of de gevormde aansluitrand beschadigen. Draai de verbinding gelijkmatig vast en houd de tegenaansluiting met een tweede sleutel tegen.
Niet op druk en temperatuur controleren
Controleer alle verbindingen nadat de installatie is gevuld en op druk is gebracht. Controleer de aansluitingen opnieuw nadat het systeem volledig op bedrijfstemperatuur is gekomen.
Praktische aandachtspunten
Een RVS ribbelbuis is flexibel te verwerken, maar de montage moet zorgvuldig worden uitgevoerd. Let tijdens het leggen, inkorten en aansluiten op de onderstaande punten.
Maak ruime bochten
Buig de ribbelbuis geleidelijk en voorkom scherpe knikken. Een geknikte of sterk vervormde leiding kan de doorstroming beperken en mag niet opnieuw worden gebruikt.
Gebruik passende onderdelen
Combineer alleen wartelmoeren, klemringen, dichtingsringen en koppelingen die geschikt zijn voor dezelfde DN-maat en hetzelfde ribbelbuissysteem.
Controleer de afdichtingsvlakken
Controleer voor de montage of de gevormde aansluitrand, de dichtingsring en het aansluitvlak schoon, vlak en onbeschadigd zijn.
Gebruik twee passende sleutels
Houd de aansluiting met één sleutel tegen en draai de wartelmoer met een tweede sleutel vast. Hiermee voorkom je dat koppelingen, appendages of vast leidingwerk meedraaien.
Controleer de installatie na ingebruikname
Controleer iedere verbinding nadat de installatie op druk is gebracht. Controleer verwarmings- en zonneboilerinstallaties opnieuw nadat de installatie volledig op temperatuur is gekomen.
Praktijkadvies van Woud Energieadvies
Een verbinding die koud goed afdicht, moet ook na de eerste opwarming worden gecontroleerd. Door temperatuurverschillen kunnen onderdelen zich tijdens de eerste gebruiksuren nog licht zetten.
Veelgestelde vragen over RVS ribbelbuis
Gerelateerde artikelen

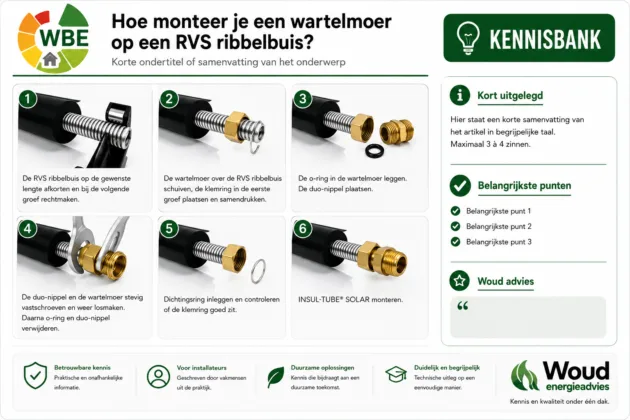

Meer weten over de maatvoering en de koppelingen die bij RVS ribbelbuis worden gebruikt? Bekijk dan ook de onderstaande uitleg.
RVS ribbelbuis en aansluitmateriaal
Voor een betrouwbare montage moeten de ribbelbuis, wartelmoeren, klemringen, koppelingen en dichtingsringen bij elkaar passen.
Een goede aansluiting begint bij de voorbereiding
RVS ribbelbuis is sterk, flexibel en praktisch te verwerken. De betrouwbaarheid van de installatie wordt uiteindelijk bepaald door de manier waarop de leiding wordt ingekort, gevormd en aangesloten.
Werk met passende onderdelen, controleer het gevormde uiteinde zorgvuldig en test iedere verbinding nadat de installatie op druk en temperatuur is gebracht.
