Hoe monteer je een wartelmoer op een RVS ribbelbuis?
Hoe monteer je een wartelmoer op een RVS ribbelbuis?
Een wartelmoer maakt het mogelijk om een RVS ribbelbuis vlakdichtend aan te sluiten op een koppeling of installatieonderdeel. De afdichting ontstaat tussen de vlak gevormde rand, de pakking en het aansluitvlak.
In deze handleiding lees je stap voor stap hoe je een wartelmoer monteert en welke fouten je moet vermijden voor een lekvrije installatie.
Inhoud
Hoe werkt een wartelverbinding voor RVS ribbelbuis?
Een wartelverbinding klemt de ribbelbuis vast met een segmentring. De wartelmoer trekt de gevormde rand tegen de pakking en het vlakdichtende oppervlak.
De schroefdraad heeft geen afdichtende functie; de afdichting ontstaat volledig via de vlakke rand en pakking.
Benodigde onderdelen
Voor een correcte montage heb je het volgende nodig:
| Onderdeel | Functie |
|---|---|
| Wartelmoer | Trekt de verbinding aan. |
| Segmentring | Klemt achter een ribbel en houdt de leiding vast. |
| Vlakke pakking | Zorgt voor de afdichting. |
| Vlakdichtende koppeling | Vormt de vlakke aansluitrand. |
| Pijpensnijder | Voor een rechte snede. |
| Twee sleutels | Voor aantrekken en tegenhouden. |
Wartelmoer monteren in 4 stappen
1. Snijd de ribbelbuis recht af
Snijd exact in het midden van een groef. Een scheve snede veroorzaakt een slechte aansluitrand.
2. Plaats wartelmoer en segmentring
Schuif eerst de wartelmoer over de leiding.
Plaats de segmentring in de tweede volledige groef en knijp deze handmatig dicht.
3. Vorm de vlakke aansluitrand
Schroef een vlakdichtende koppeling zonder pakking in de wartelmoer en trek stevig aan.
Controleer of de gevormde rand vlak en onbeschadigd is.
4. Plaats de pakking en monteer de aansluiting
Plaats een nieuwe vlakke pakking.
Schroef de wartelmoer op de aansluiting en controleer na het vullen op lekkage.

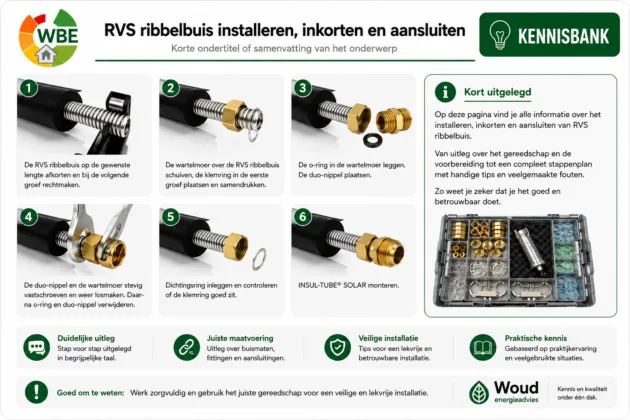

Stappenplan voor het inkorten en opnieuw aansluiten van een RVS ribbelbuis.
Segmentring: eerste of tweede groef?
De segmentring wordt bij voorkeur in de tweede groef geplaatst voor voldoende materiaal om een sterke vlakke rand te vormen.
Als de schroefdraad niet pakt, mag de eerste groef worden gebruikt.
Veelgemaakte fouten
- Scheef afsnijden
- Wartelmoer vergeten
- Pakking te vroeg plaatsen
- Segmentring scheef in de groef plaatsen
- Oude pakking hergebruiken
- Verbinding niet controleren na het vullen
