Wat is een RVS-ribbelbuis?

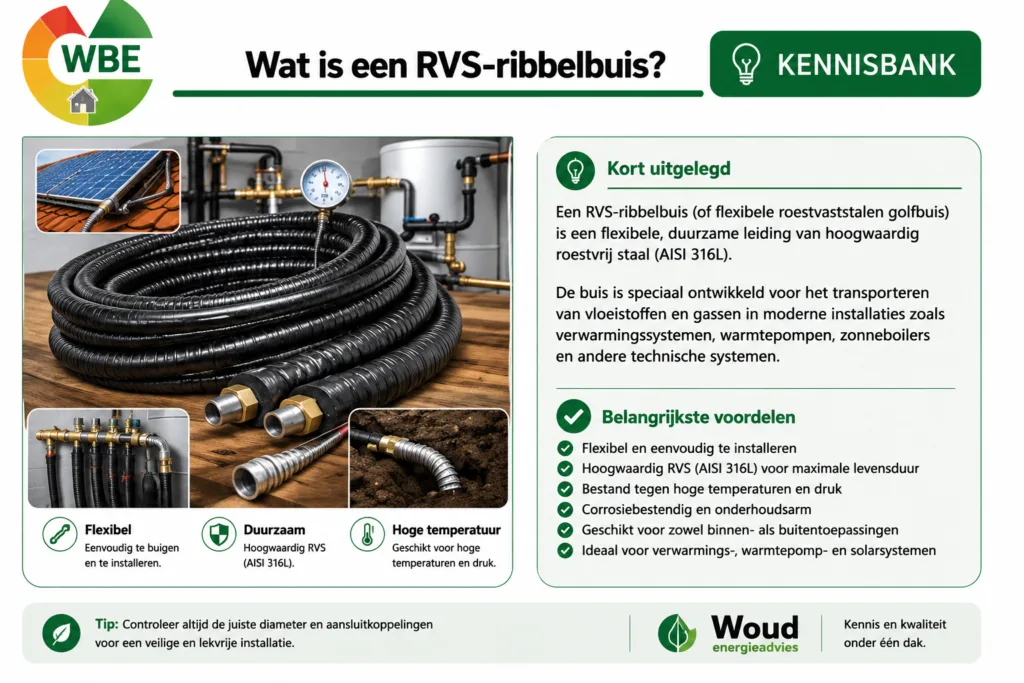

Een RVS-ribbelbuis is een flexibele leiding van roestvast staal met een gegolfde wand. Door deze ribbelstructuur kan de leiding eenvoudig worden gebogen en kunnen lange leidingtrajecten vaak met relatief weinig koppelingen worden aangelegd.
RVS-ribbelbuis wordt veel toegepast bij warmtepompen, cv-installaties, zonneboilers en zonnecollectoren. Voor een goede installatie zijn onder andere de juiste DN-maat, leidinglengte, volumestroom, drukverlies, isolatie en aansluiting belangrijk.
RVS-ribbelbuis in één oogopslag
Hoe is een RVS-ribbelbuis opgebouwd?
Het belangrijkste verschil met een gladde metalen leiding is de gegolfde of geribbelde wand. Deze vorm maakt de leiding flexibel en zorgt ervoor dat veel bochten zonder losse bochtstukken kunnen worden gemaakt.
RVS leiding
De RVS-ribbelbuis in ons assortiment is vervaardigd uit RVS 316L / 1.4404, een corrosiebestendig roestvast staal.
Geribbelde structuur
De ribbelstructuur maakt de leiding flexibel. De geribbelde binnenwand veroorzaakt bij stroming wel meer weerstand dan een vergelijkbare gladde leiding.
Isolatie
Geïsoleerde uitvoeringen beperken warmteverlies. Bij koude leidingen helpt een correct uitgevoerde isolatie daarnaast condensvorming te voorkomen.
Beschermmantel en sensorkabel
Afhankelijk van de uitvoering kan de isolatie zijn voorzien van een beschermende buitenmantel en kan bij dubbele solarleiding een sensorkabel zijn geïntegreerd.
Waar wordt RVS-ribbelbuis voor gebruikt?
Door de combinatie van flexibiliteit, corrosiebestendigheid en de mogelijkheid om lange trajecten met weinig verbindingen te maken wordt RVS-ribbelbuis bij verschillende installaties toegepast.
Warmtepompen
Voor aanvoer en retour tussen bijvoorbeeld een monoblock buitenunit en de binneninstallatie. Let hierbij vooral op volumestroom, leidinglengte, drukverlies en isolatie.
Zonneboilers en zonnecollectoren
Veel toegepast als geïsoleerde solarleiding. Dubbele uitvoeringen combineren aanvoer en retour in één pakket en kunnen voorzien zijn van een sensorkabel.
CV-installaties
Praktisch bij renovaties, technische ruimtes en andere situaties waar een flexibel leidingtracé gewenst is.
Technische installaties
Voor toepassingen waar een flexibele en corrosiebestendige metalen leiding gewenst is, mits leiding, koppelingen, pakkingen en isolatie geschikt zijn voor het betreffende systeem.
DN16, DN20 of DN25: welke RVS-ribbelbuis heb je nodig?
De juiste maat hangt af van de benodigde volumestroom, leidinglengte en het drukverlies. DN is een nominale maataanduiding en niet automatisch de exacte binnen- of buitendiameter van de leiding.
Kies de leidingmaat niet alleen op basis van de aansluiting van het toestel. Bij een langer leidingtraject of hogere volumestroom kan een grotere diameter nodig zijn.
Waarom kun je RVS-ribbelbuis niet alleen op aansluitmaat kiezen?
Een warmtepomp met een aansluiting van 1″ hoeft niet automatisch met DN20 RVS-ribbelbuis te worden aangesloten. De aansluiting vertelt namelijk niet hoeveel weerstand het complete leidingtraject veroorzaakt.
Bij RVS-ribbelbuis speelt dit extra mee doordat de binnenzijde niet glad maar geribbeld is. Hoe meer water er door de leiding moet en hoe langer het traject wordt, hoe belangrijker de juiste diameter wordt.
Kort traject en beperkte volumestroom
Een kleinere DN-maat kan voldoende zijn wanneer het systeem niet veel water hoeft te verplaatsen en het leidingtraject kort blijft.
Lang traject of hogere volumestroom
Dan wordt de weerstand van de leiding belangrijker. Een grotere RVS-ribbelbuis kan nodig zijn om voldoende volumestroom door het systeem te houden.
Daarom kijken we verder dan alleen 3/4″, 1″ of 1 1/4″
Bij de keuze tussen DN16, DN20 en DN25 kijken we naar de combinatie van toestel, gewenste volumestroom en leidinglengte. De aansluitmaat is daarbij slechts één onderdeel van de keuze.
RVS-ribbelbuis voor een warmtepomp
Bij een monoblock warmtepomp kan RVS-ribbelbuis worden gebruikt voor de aanvoer en retour tussen de buitenunit en de installatie binnen. De flexibiliteit maakt het eenvoudiger om de leiding naar de warmtepomp te voeren.
Controleer bij het bepalen van de leidingmaat onder andere:
- de door de fabrikant vereiste volumestroom;
- de totale leidinglengte;
- het drukverlies in het volledige circuit;
- de beschikbare pompdruk;
- de benodigde leidingisolatie;
- of de installatie ook voor koeling wordt gebruikt.
Bij koeling kan de leidingtemperatuur onder de omgevingstemperatuur komen. Een correct uitgevoerde, dampdichte isolatie is dan belangrijk om condensvorming te voorkomen.
RVS-ribbelbuis voor zonneboilers en zonnecollectoren
RVS-ribbelbuis wordt veel toegepast als solarleiding tussen zonnecollectoren en de technische installatie. Vooral de combinatie van flexibiliteit en geïsoleerde uitvoeringen maakt ribbelbuis praktisch voor deze toepassing.
Bij een solarsysteem moeten niet alleen de RVS-buis, maar ook isolatie, koppelingen en pakkingen geschikt zijn voor de gebruikte solarvloeistof en de temperaturen die in het systeem kunnen optreden.
Enkele of dubbele RVS-ribbelbuis?
Enkele RVS-ribbelbuis
Bestaat uit één leiding. Handig wanneer aanvoer en retour afzonderlijk worden aangelegd of wanneer slechts één flexibele verbinding nodig is.
Dubbele RVS-ribbelbuis
Aanvoer en retour worden samen in één geïsoleerd pakket geleverd. Dit wordt veel toegepast bij zonneboilers en warmtepompsystemen. Afhankelijk van de uitvoering kan ook een sensorkabel zijn geïntegreerd.
RVS-ribbelbuis met 13 of 19 mm isolatie?
Isolatie beperkt het warmteverlies uit warme leidingen. Bij leidingen die tijdens bedrijf koud kunnen worden, zoals bij een warmtepomp in koelbedrijf, speelt daarnaast het voorkomen van condensvorming een belangrijke rol.
13 mm isolatie
De standaard geïsoleerde uitvoering voor toepassingen waar deze isolatiedikte voldoende is.
19 mm isolatie
Een uitvoering met extra leidingisolatie voor situaties waarin verdere beperking van warmteverlies gewenst is.
Let op: bij buitenmontage en koelbedrijf moet ook worden gecontroleerd of de complete isolatie en beschermmantel geschikt zijn voor de betreffende omstandigheden.
Hoe sluit je RVS-ribbelbuis aan?
Voor RVS-ribbelbuis worden speciale koppelingen gebruikt. Bij gangbare vlakdichtende ribbelbuissystemen wordt eerst een wartelmoer over de leiding geplaatst. Daarna wordt het uiteinde van de ribbelbuis gevormd tot een vlak aansluitvlak.
Tussen het aansluitvlak en de koppeling komt een vlakke pakking. De afdichting wordt door de pakking gemaakt en niet door de schroefdraad.
RVS-ribbelbuis inkorten en installeren
Een betrouwbare verbinding begint met het correct inkorten en voorbereiden van de ribbelbuis. Gebruik geschikt gereedschap voor het ribbelbuissysteem en controleer het gevormde aansluitvlak voordat de koppeling definitief wordt gemonteerd.
Veelgemaakte fouten bij RVS-ribbelbuis
- De leidingmaat alleen kiezen op basis van de aansluiting van het toestel.
- Geen rekening houden met het totale drukverlies.
- Een beschadigde of verkeerde vlakke pakking gebruiken.
- Afdichtmiddel op de wartelschroefdraad gebruiken terwijl de verbinding vlakdichtend afdicht.
- Het aansluitvlak niet netjes en gelijkmatig vormen.
- De ribbelbuis te scherp buigen of knikken.
- De leidingisolatie beschadigen en niet correct herstellen.
- Bij buitenmontage geen rekening houden met de eigenschappen van isolatie en buitenmantel.
- Bij koelbedrijf onvoldoende rekening houden met condensvorming.
RVS-ribbelbuis, meerlagenbuis of koper?
Geen enkel leidingtype is automatisch de beste keuze voor iedere installatie. Toepassing, temperatuur, volumestroom, leidinglengte en montagemogelijkheden bepalen welke leiding het meest geschikt is.
RVS-ribbelbuis
- Zeer flexibel.
- Lange trajecten met relatief weinig koppelingen.
- Geribbelde binnenwand.
- Drukverlies vraagt extra aandacht bij dimensionering.
- Veel toegepast bij solar en warmtepompen.
Meerlagenbuis
- Flexibel en eenvoudig te verwerken.
- Gladde binnenwand.
- Veel toegepast bij cv- en vloerverwarmingsinstallaties.
- Gebruik bij hogere temperaturen of specifieke media alleen wanneer het betreffende leidingsysteem daarvoor geschikt is.
Koper
- Gladde metalen leiding.
- Relatief lage stromingsweerstand.
- Goed vormvast.
- Bij langere of ingewikkelde trajecten vaak meer vorm- en verbindingswerk.
Veelgestelde vragen over RVS-ribbelbuis
Antwoorden op veelgestelde vragen over maten, toepassingen, isolatie, drukverlies en montage.
Verder met RVS-ribbelbuis
Van maatvoering tot montage: hieronder vind je de belangrijkste vervolgstappen.
RVS-ribbelbuis bekijken
Bekijk alle RVS-ribbelbuizen in DN16, DN20 en DN25, verkrijgbaar in verschillende lengtes en uitvoeringen.
Twijfel je tussen DN16, DN20 of DN25?
Vooral bij een warmtepomp is alleen de aansluitmaat onvoldoende om de juiste leidingdiameter te bepalen.
Stuur ons bij twijfel het type warmtepomp of toestel, de benodigde volumestroom als die bekend is en ongeveer de lengte van het leidingtraject. Dan kijken we mee welke maat logisch is voordat je de leiding bestelt.
